| TEK AYNA | TEK AYNA | TEK AYNA | ||
|---|---|---|---|---|
| TEK GANG TİPİ TARET | TEK GANG TİPİ TARET | TEK GANG TİPİ TARET | ||
| XZ EKSEN | XZ EKSEN | XZ EKSEN | ||
| C EKSEN YOK | C EKSEN YOK | C EKSEN YOK | ||
| PUNTA YOK | PUNTA YOK | PUNTA YOK | ||

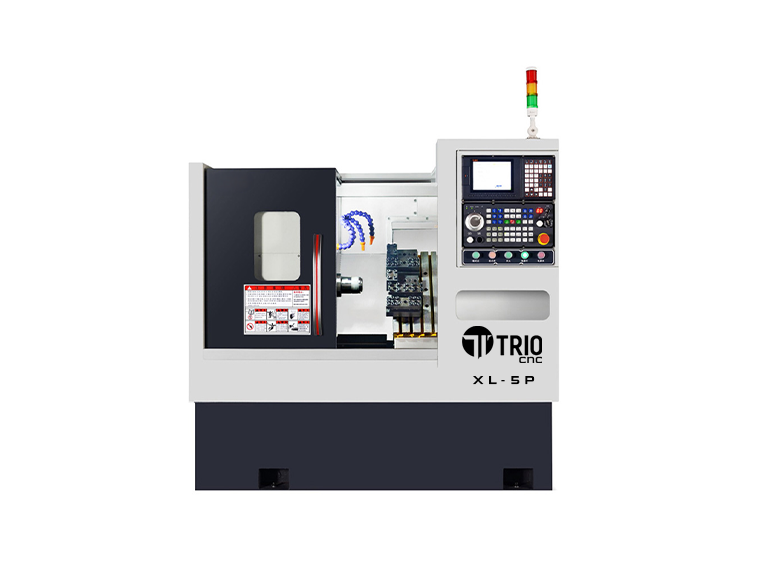

| TEKNİK ÖZELLİKLER | Birim | XL-6P | XL-5P | XL-4P |
| Maks. Tornalama Çapı | mm | Φ300 | Φ200 | Φ200 |
| Maks. Tornalama Boyu | mm | 200 | 200 | 200 |
| Maks. Çevirme Çapı | mm | Φ400 | Φ280 | Φ280 |
| Mil Besleme Çapı | mm | <Φ46 | <Φ36 | <Φ26 |
| İş Mili Delik Çapı | mm | Φ56 | Φ46 | Φ36 |
| Maks. İş Mili Devri | rpm | 4500 | 5000 | 5000 |
| Ayna Çapı | ☐ 46 lık pens aynası (Ops. 6 inç hidrolik ayna) | ☐ 36 lık pens aynası (Ops. 5 inç hidrolik ayna) | ☐ 25 lik pens aynası (Ops. 4 inç hidrolik ayna) |
|
| İş Mili Koniği | A2-5 | A2-4 | A2-4 | |
| X Eksen Hareketi | mm | 780 (Ops. 980) | 720 | 680 |
| Z Eksen Hareketi | mm | 300 | 220 | 200 |
| Eksen Seri Hareketleri | m/dk | 25 | 25 | 25 |
| Taret Tipi | Gang Tipi Taret (L=600mm) (8 istasyon servo taret ops.) | Gang Tipi Taret (L=520mm) | Gang Tipi Taret (L=520mm) | |
| Dış Çap Kare Takım Ölçüsü | mm | 25x25 | 25x25 | 25x25 |
| Delik Kateri Ölçüsü | mm | Ø25 | Ø25 | Ø25 |
| Toplam Güç | kW | 12 | 9 | 9 |
| Net Ağırlık | kg | 2300 | 2000 | 2000 |
| Ölçüler (G×D×Y) Talaş Konveyörü Hariç | mm | 2200 × 1500 × 1800 | 1950 × 1500 × 1700 | 1950 × 1500 × 1700 |
