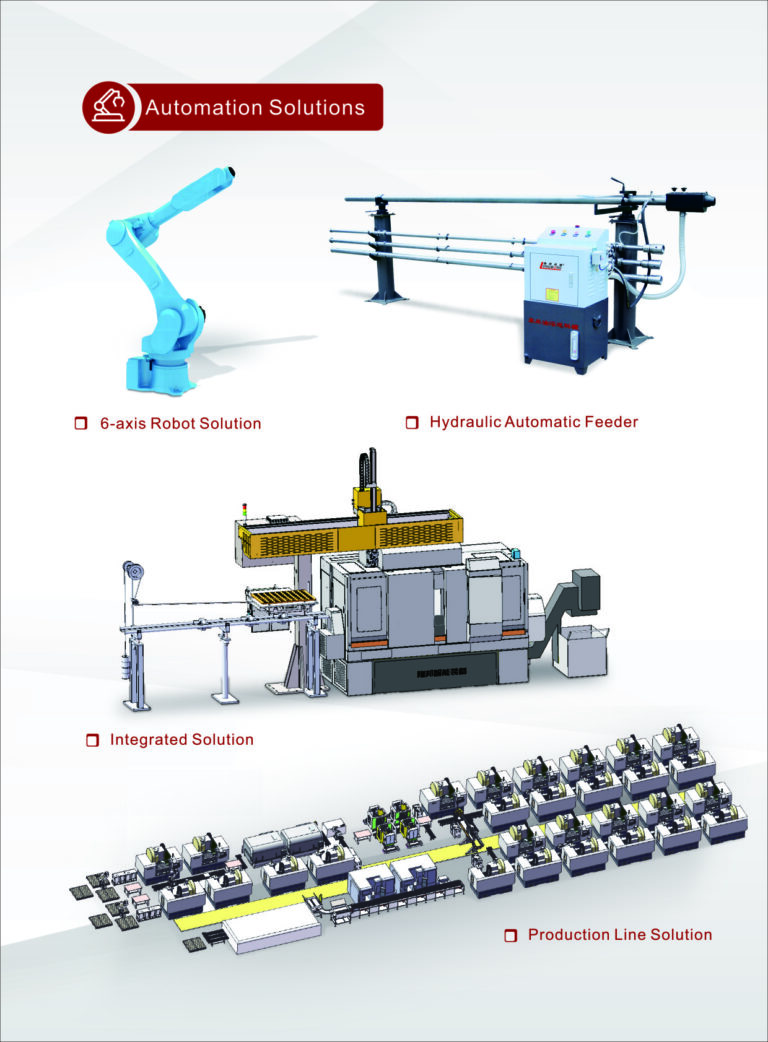

| ÇİFT AYNA | TEK AYNA | TEK AYNA | ÇİFT AYNA | TEK AYNA | TEK AYNA | ÇİFT AYNA | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| TEK SERVO TARET | TEK SERVO TARET | TEK SERVO TARET | TEK SERVO TARET | TEK SERVO TARET | TEK SERVO TARET | TEK SERVO TARET | |||||
| XYZB EKSEN | XYZB EKSEN | XYZB EKSEN | XYZB EKSEN | XYZB EKSEN | XZB EKSEN | XZB EKSEN | |||||
| C EKSEN + CANLI TAKIM | C EKSEN + CANLI TAKIM | C EKSEN + CANLI TAKIM | C EKSEN + CANLI TAKIM | C EKSEN + CANLI TAKIM | C EKSEN YOK | C EKSEN YOK | |||||
| PUNTA YOK (KARŞI AYNA VAR) | SERVO PUNTA | HİDROLİK PUNTA | PUNTA YOK (KARŞI AYNA VAR) | HİDROLİK TARET | HİDROLİK TARET | PUNTA YOK (KARŞI AYNA VAR) | |||||

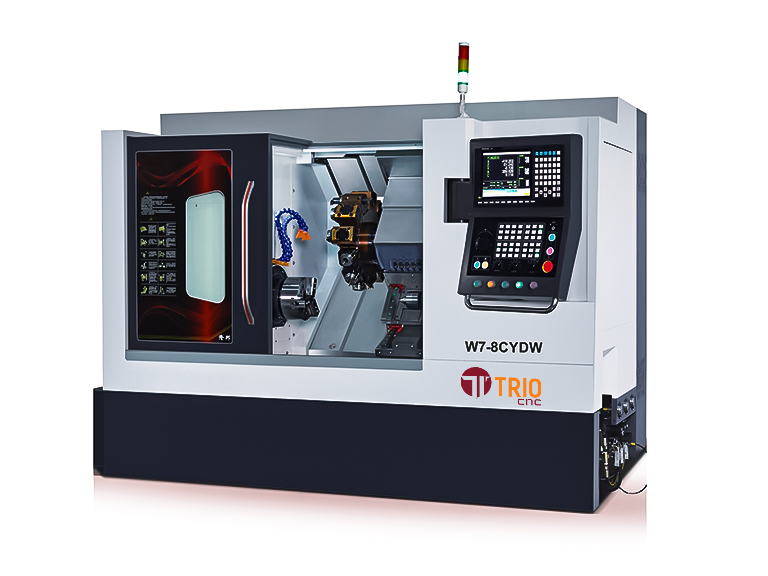

| TEKNİK ÖZELLİKLER | Birim | W7-8/6CYD | W7-8CYDWII | W7-8CYDWI | W7-8/6D | W7-8DWI | W7-8TWI | W7-8/6T | |||
| Maks. Tornalama Çapı | mm | Φ300 | Φ300 | Φ350 | ☐ Φ300 (Std) ☐ Φ370 (Ops) | ☐ Φ350 (Std) ☐ Φ370 (Ops) | ☐ Φ350 (Std) ☐ Φ370 (Ops) | ☐ Φ300 (Std) ☐ Φ370 (Ops) | |||
| Maks. Tornalama Boyu | mm | 550 | 550 | 550 | 550 | 550 | 550 | 550 | |||
| Maks. Çevirme Çapı | mm | 1. İş Mili: Φ500 | 2. İş Mili: Φ220 | Φ500 | Φ500 | 1. İş Mili: Φ500 | 2. İş Mili: Φ220 | Φ500 | Φ500 | 1. İş Mili: Φ500 | 2. İş Mili: Φ220 |
| Ayna Çapı | inç | 8 | 6 | 8 | 8 | 8 | 6 | 8 | 8 | 8 | 6 |
| İş Mili Koniği | A2-6 | A2-5 | A2-6 | A2-6 | A2-6 | A2-5 | A2-6 | A2-6 | A2-6 | A2-5 | |
| Mil Besleme Çapı | mm | 1. İş Mili: <Φ52 | 2. İş Mili: <Φ46 | <Φ52 | <Φ52 | 1. İş Mili: <Φ52 | 2. İş Mili: <Φ46 | <Φ52 | <Φ52 | 1. İş Mili: <Φ52 | 2. İş Mili: <Φ46 |
| İş Mili Delik Çapı | mm | 1. İş Mili: Φ66 | 2. İş Mili: Φ56 | Φ66 | Φ66 | 1. İş Mili: Φ66 | 2. İş Mili: Φ56 | Φ66 | Φ66 | 1. İş Mili: Φ66 | 2. İş Mili: Φ56 |
| Maks. İş Mili Devri | rpm | 1. İş Mili: 3500 | 2. İş Mili: 4000 | 3500 | 3500 | 1. İş Mili: 3500 | 2. İş Mili:: 4000 | 3500 | 3500 | 1. İş Mili: 3500 | 2. İş Mili:: 4000 |
| X Eksen Hareketi | mm | 220 | 220 | 220 | 220 | 220 | 220 | 220 | |||
| Y Eksen Hareketi | mm | 110 | 110 | 110 | / | / | / | / | |||
| Z Eksen Hareketi | mm | 600 | 600 | 600 | 600 | 600 | 600 | 600 | |||
| B Eksen (Punta) Hareketi | mm | 610 | 610 | 610 | 610 | 610 | 610 | 610 | |||
| Eksen Seri Hareketleri | m/dk | 22 | 22 | 22 | 22 | 22 | 22 | 22 | |||
| Maks. Canlı Takım Devri | rpm | 4000 | 4000 | 4000 | 4000 | 4000 | / | / | |||
| Taret İstasyon Sayısı | adet | 12 (Ops. 15 veya 24) | 12 (Ops. 15 veya 24) | 12 (Ops. 15 veya 24) | 12 (Ops. 15 veya 24) | 12 (Ops. 15 veya 24) | 12 (Ops. 15 veya 24) | 12 (Ops.24) | |||
| Dış Çap Kare Takım Ölçüsü | mm | 25x25 | 25x25 | 25x25 | 25x25 | 25x25 | 25x25 (Eksenel) | 25x25 (Eksenel) | |||
| Delik Kateri Ölçüsü | mm | Ø32 | Ø32 | Ø32 | Ø32 | Ø32 | Ø32 | Ø32 | |||
| Toplam Güç | kW | 35 | 27 | 24 | 33 | 21 | 19 | 32 | |||
| Net Ağırlık | kg | 4500 | 4200 | 4200 | 3800 | 3800 | 3700 | 3700 | |||
| Ölçüler (G×D×Y) Talaş Konveyörü Hariç | mm | 3250 × 1700 × 1900 | 3250 × 1700 × 1900 | 3250 × 1700 × 1900 | 3250 × 1700 × 1900 | 3250 × 1700 × 1900 | 3250 × 1700 × 1900 | 3250×1700×1900 | |||
