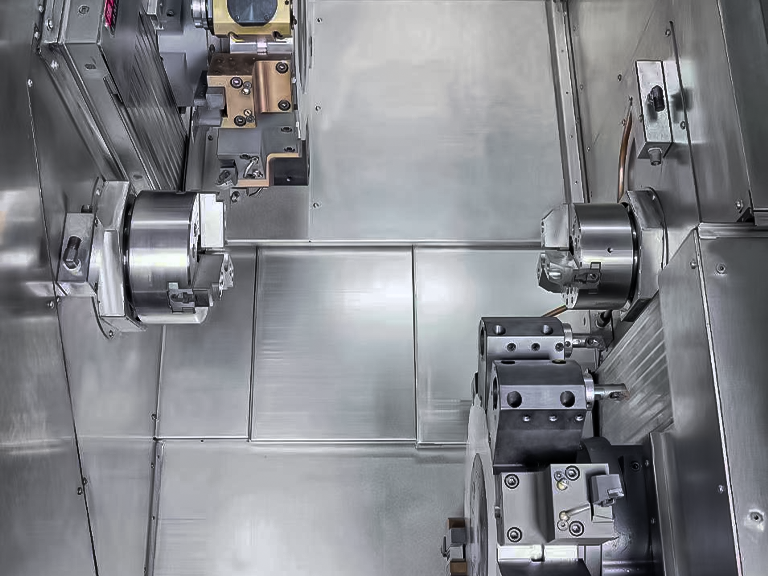

| ÇİFT AYNA | ÇİFT AYNA | ||||
|---|---|---|---|---|---|
| ÇİFT SERVO TARET | TEK SERVO TARET | ||||
| XYZB EKSEN | XYZB EKSEN | ||||
| C EKSEN + CANLI TAKIM | C EKSEN + CANLI TAKIM | ||||
| PUNTA YOK | PUNTA YOK | ||||
| TEKNİK ÖZELLİKLER | Birim | TS-8/6ZYD/D | TF-6/6ZYD/D | ||
| Maks. Tornalama Çapı | mm | Φ200 | Φ200 | ||
| Maks. Tornalama Boyu | mm | 550 | 300 | ||
| Maks. Çevirme Çapı | mm | Φ200 | Φ200 | ||
| Ayna Çapı | inç | 1. İş Mili: 8 | 2. İş Mili: 6 | 1. İş Mili: 6 | 2. İş Mili: 6 |
| İş Mili Koniği | A2-6 | A2-5 | A2-5 | A2-5 | |
| Mil Besleme Çapı | mm | <Φ52 | <Φ46 | ||
| İş Mili Delik Çapı | mm | 1. İş Mili: Φ66 | 2. İş Mili: Φ56 | 1. İş Mili: Φ56 | 2. İş Mili: Φ56 |
| Maks. İş Mili Devri | rpm | 1. İş Mili: 3500 | 2. İş Mili: 4000 | 1. İş Mili: 4000 | 2. İş Mili: 4000 |
| X Eksen Hareketi | mm | X1: 250 | X2: 250 | X1: 250 | X2: 250 |
| Y Eksen Hareketi | mm | Y1: 90 | Y2: 90 | Y1: 90 | Y2: 90 |
| Z Eksen Hareketi | mm | Z1: 600 | Z2: 600 | Z1: 300 | Z2: 200 |
| B Eksen (Punta) Hareketi | mm | 550 | 620 | ||
| Eksen Seri Hareketleri | m/dk | 22 | 22 | ||
| Maks. Canlı Takım Devri | rpm | 4000 | 4000 | ||
| Taret İstasyon Sayısı | adet | 12 | 12 (15 Ops) | ||
| Dış Çap Kare Takım Ölçüsü | mm | 25x25 | 25x25 | ||
| Delik Kateri Ölçüsü | mm | Ø32 | Ø32 | ||
| Toplam Güç | kW | 42 | 42 | ||
| Net Ağırlık | kg | 6000 | 6000 | ||
| Ölçüler (G×D×Y) | mm | 3000 × 2300 × 2100 | 3000 × 2300 × 2100 | ||
