| TEK AYNA | TEK AYNA | TEK AYNA | ||
|---|---|---|---|---|
| SERVO TARET | SERVO TARET | SERVO TARET | ||
| XYZ EKSEN | XZ EKSEN | XZ EKSEN | ||
| C EKSEN + CANLI TAKIM | C EKSEN + CANLI TAKIM | C EKSEN YOK | ||
| HİDROLİK PUNTA | HİDROLİK PUNTA | HİDROLİK PUNTA | ||

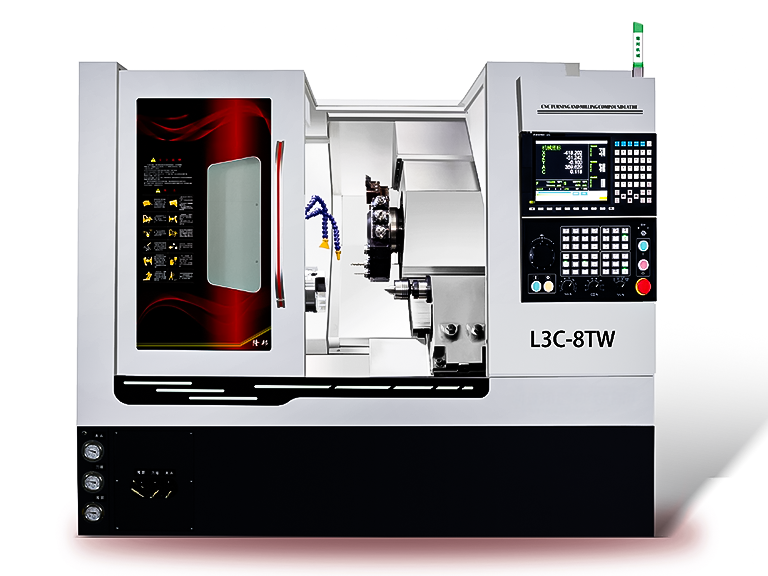

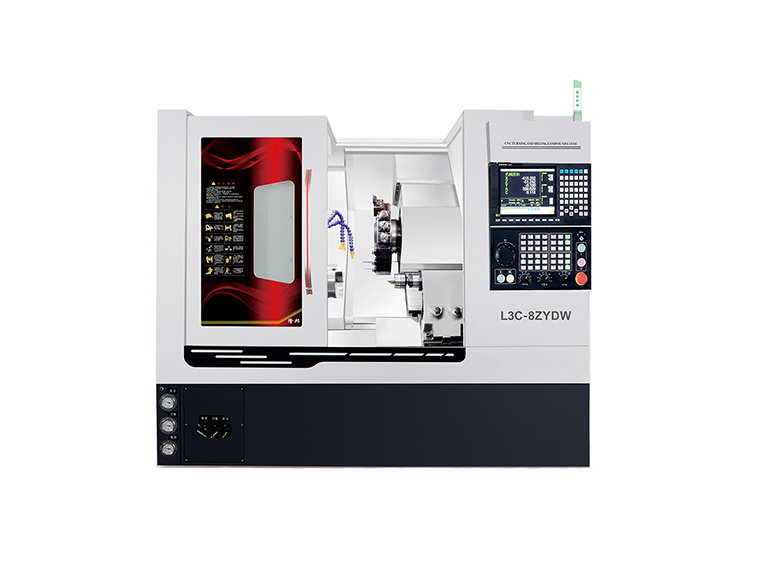

| TEKNİK ÖZELLİKLER | Birim | L3C-8ZYDW | L3C-8DW | L3C-8TW |
| Maks. Tornalama Çapı | mm | Φ300 | Φ300 | Φ300 |
| Maks. Tornalama Boyu | mm | 350 | 350 | 400 |
| Maks. Çevirme Çapı | mm | Φ500 | Φ500 | Φ500 |
| Ayna Çapı | inç | 8 | 8 | 8 |
| İş Mili Koniği | A2-6 | A2-6 | A2-6 | |
| Mil Besleme Çapı | mm | <Φ52 | <Φ52 | <Φ52 |
| İş Mili Delik Çapı | mm | Φ66 | Φ66 | Φ66 |
| Maks. İş Mili Devri | rpm | 3500 | 3500 | 3500 |
| X Eksen Hareketi | mm | 250 | 250 | 250 |
| Y Eksen Hareketi | mm | 85 | / | / |
| Z Eksen Hareketi | mm | 400 | 400 | 400 |
| Punta Hareketi | mm | 300 | 300 | 300 |
| Punta Mors Hareketi | mm | 80 | 80 | 80 |
| Eksen Seri Hareketleri | m/dk | 22 | 22 | 22 |
| Maks. Canlı Takım Devri | rpm | 4000 | 4000 | / |
| Taret İstasyon Sayısı | adet | 12 (Ops. 15) | 12 (Ops. 15) | 8 (Ops. 12) |
| Dış Çap Kare Takım Ölçüsü | mm | 25x25 | 25x25 | 25x25 |
| Delik Kateri Ölçüsü | mm | Ø32 | Ø32 | Ø32 |
| Toplam Güç | kW | 27 | 21 | 19 |
| Net Ağırlık | kg | 4000 | 3000 | 3000 |
| Ölçüler (G×D×Y) Talaş Konveyörü Hariç | mm | 2300 × 1550 × 2000 | 2350 × 1500 × 1850 | 2350 × 1500 × 1850 |
