| TEK AYNA | TEK AYNA | TEK AYNA | ||
|---|---|---|---|---|

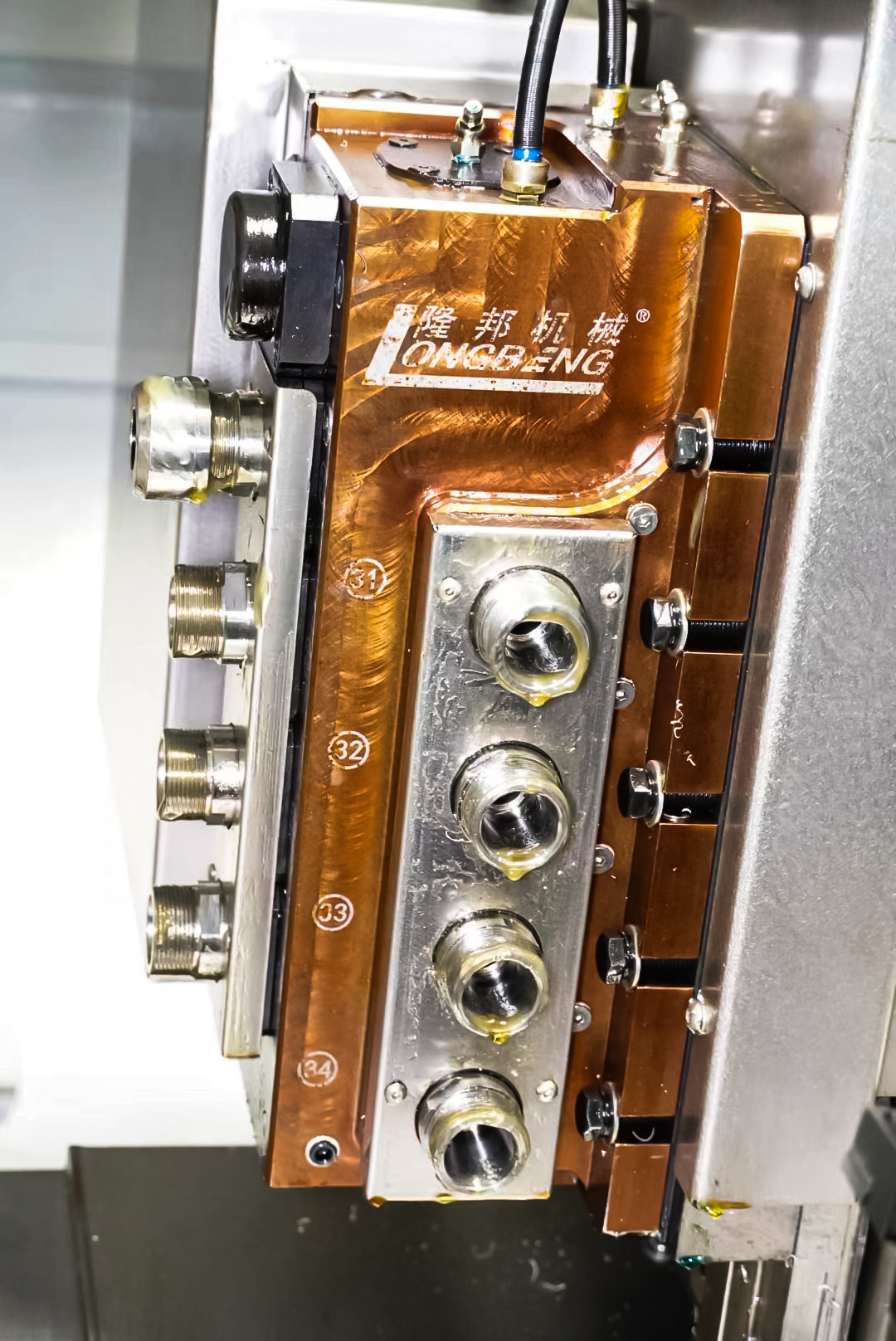

| SERVO TARET | SERVO TARET + CANLI TAKIM (4+4) | GANG TARET + CANLI TAKIM (4+4) | ||
| XYZ EKSEN | XYZ EKSEN | XYZ EKSEN | ||
| C EKSEN + CANLI TAKIM | C EKSEN + CANLI TAKIM | C EKSEN + CANLI TAKIM | ||
| PUNTA YOK | PUNTA YOK | PUNTA YOK | ||

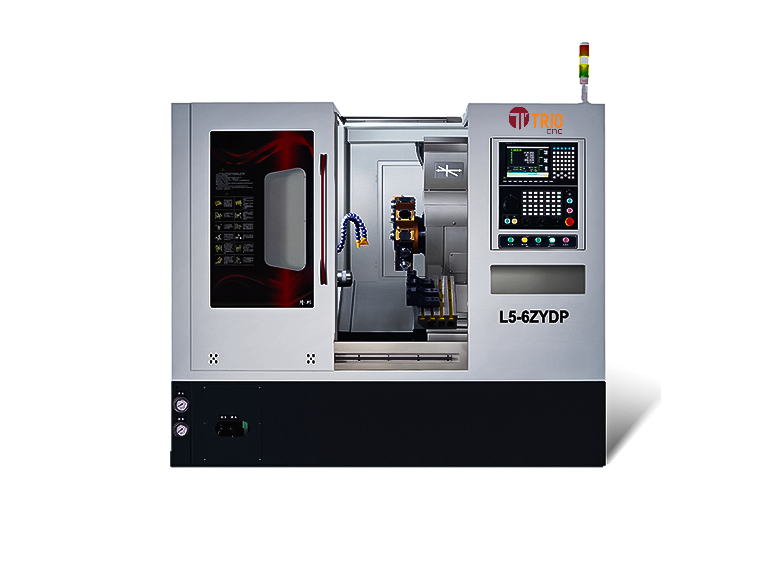

| TEKNİK ÖZELLİKLER | Birim | L5-6ZYDP | L2-6ZYMT | L2-6ZYMP |
| Maks. Tornalama Çapı | mm | Φ300 | Φ300 | Φ300 |
| Maks. Tornalama Boyu | mm | 200 | 200 | 200 |
| Maks. Çevirme Çapı | mm | Φ400 | Φ400 | Φ400 |
| Ayna Çapı | inç | ☐ 46 lık pens aynası (Ops. 6 inç hidrolik ayna) | ☐ 46 lık pens aynası (Ops. 6 inç hidrolik ayna) | ☐ 46 lık pens aynası (Ops. 6 inç hidrolik ayna) |
| İş Mili Koniği | A2-5 | A2-5 | A2-5 | |
| Mil Besleme Çapı | mm | <Φ46 | <Φ46 | <Φ46 |
| İş Mili Delik Çapı | mm | Φ56 | Φ56 | Φ56 |
| Maks. İş Mili Devri | rpm | 4500 | 4500 | 4500 |
| X Eksen Hareketi | mm | 800 | 800 | 800 |
| Y Eksen Hareketi | mm | 80 | 180 | 180 |
| Z Eksen Hareketi | mm | 300 | 300 | 300 |
| Eksen Seri Hareketleri | m/dk | 22 | 22 | 22 |
| Maks. Canlı Takım Devri | rpm | 4000 | 4000 | 4000 |
| Taret İstasyon Sayısı | adet | 12 (Ops. 15) | 8 (Ops. 12) | Gang Tipi |
| Dış Çap Kare Takım Ölçüsü | mm | 25x25 | 25x25 (Eksenel) | 25x25 (Eksenel) |
| Delik Kateri Ölçüsü | mm | Ø32 | Ø32 | Ø32 |
| Toplam Güç | kW | 24 | 24 | 23 |
| Net Ağırlık | kg | 3000 | 2500 | 2400 |
| Ölçüler (G×D×Y) Talaş Konveyörü Hariç | mm | 2200 × 1750 × 2000 | 2350 × 1700 × 2000 | 2350 × 1700 × 2000 |
